當前位置：首頁 >> 消防閥門
>> 消防水力控制閥 >> 溝槽式浮球閥 更新時間 2025-5-10 0:35:37
消防水力控制閥
| 溝槽式浮球閥 |
 |
產品名稱： | 溝槽式浮球閥 | |||||
| 型號： | G8100X | ||||||
| 口徑： | DN40-300 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鑄鐵、球鐵、鑄鋼 | ||||||
|
|||||||
| 您正在瀏覽：【溝槽式浮球閥】 | |||||||
溝槽式浮球閥詳細介紹
溝槽式浮球閥產品概述：
溝槽式浮球閥主要安裝于水池或水塔的進口處，當水位達到設定高度時，主閥由浮球?qū)чy控制關閉進水口停止供水,當水位下降后，主閥由浮球?qū)чy開關控制打開進水口向水池或水塔供水，實現自動補水。該閥液位控制精度高，不受水壓干擾，可任意安裝位置，密封性能可靠，安裝、維護、調試、檢查方便、使用壽命長（浮球?qū)чy可與主閥分離安裝）。
溝槽式浮球閥產品優點：
溝槽式浮球閥能有效的控制水塔或水箱水位，切斷或開啟閥門，防止漏水輸入流，在適當?shù)臅r(shí)候，準確的液位控制，壓力波動的水位無干擾，開閉緊密不漏水，浮動球靈活，維護簡單。對于水箱，水池，水塔的自動供水系統高層建筑使用。采用直接作用隔膜式結構，內部結構非常簡單，沒有堵塞，性能可靠，經久耐用。無需旁通管，使用簡單，可以節省大量空間和配管成本。最小工作壓力2公斤。（當?shù)陀?公斤壓力時，需要定做生產。）優良的水力控制閥特性，壓力損失小。溝槽式浮球閥利用介質壓力的變化來完成自我控制能力，同時保持控制系統，通過它相同的介質壓力閥。壓力控制。保證系統基本不變，降低噪音。
溝槽式浮球閥工作原理：
溝槽式浮球閥的工作原理浮漂始終都要漂在水上，當水面上漲時，浮漂也跟著上升。漂上升就帶動連桿也上升。連桿與另一端的閥門相連，當上升到一定位置時，連桿支起橡膠活塞墊，封閉水源。當水位下降時，浮漂也下降，連桿又帶動活塞墊開啟。溝槽式浮球閥是通過控制液位來調節供液量的。滿液式蒸發器要求液面保持一定高度，一般適合采用浮球膨脹閥。浮球閥工作原理是依靠浮球室中的浮球受液面作用的降低和升高，去控制一個閥門的開啟或關閉。浮球室置于滿液式蒸發器一側，上下用平衡管與蒸發器相通，所以兩者的液面高度一致。當蒸發器中液面下降時，浮球室液面也下降，于是浮球下降，依靠杠桿作用使閥門開啟度增大，加大供液量。

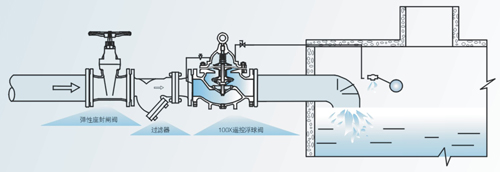

溝槽式浮球閥安裝示意圖：
溝槽式浮球閥連接尺寸：
溝槽式浮球閥安裝要求：
溝槽式浮球閥連接尺寸：
公稱通徑 |
尺寸 |
|||||
DN(mm) |
L |
A1 |
A |
H1 |
H |
F |
50 |
240 |
140 |
335 |
210 |
265 |
168 |
65 |
250 |
140 |
335 |
215 |
310 |
180 |
80 |
315 |
145 |
345 |
245 |
350 |
210 |
100 |
340 |
155 |
365 |
305 |
460 |
284 |
125 |
400 |
165 |
385 |
365 |
520 |
310 |
150 |
405 |
180 |
410 |
415 |
570 |
370 |
200 |
460 |
205 |
465 |
510 |
840 |
463 |
溝槽式浮球閥安裝要求：
溝槽式浮球閥應設置在水池或水箱的進水管道上，宜水平安裝，閥蓋朝上。其控制導管與浮球設置應符合以下要求：
A、溝槽式浮球閥控制導管應充分固定在水池或水箱上，控制導管總長度宜下超過8cm，浮球中心應距進水口1cm以外或進水管應采取消波裝置。
B、同一水池或水箱內高出溢流水位以上部位應有防止回流污染破壞虹吸現象的通氣孔，孔徑10mm，孔中心與溢流水位高度應符合規定。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【溝槽式浮球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
