當前位置：首頁 >> 消防閥門
>> 溝槽止回閥 >> 溝槽消聲止回閥 更新時間 2025-5-10 0:35:43
溝槽止回閥
| 溝槽消聲止回閥 |
 |
產品名稱： | 溝槽消聲止回閥 | |||||
| 型號： | H81X | ||||||
| 口徑： | DN50-600 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鑄鐵、球鐵、鑄鋼 | ||||||
|
|||||||
| 您正在瀏覽：【溝槽消聲止回閥】 | |||||||
溝槽消聲止回閥詳細介紹
溝槽消聲止回閥產品概述：
溝槽式消聲止回閥主要安裝于水泵出口。本閥由閥體、閥座、閥瓣、閥桿、彈簧等組成。當進水端壓力大于出口和彈簧壓力時，閥門開啟。當水泵停轉時，在彈簧預張力作用下，閥瓣在水頭回落線快速關閉，極短的閥瓣開度有效地預防水錘形成，消除噪聲。溝槽消聲止回閥廣泛應用于輸送流體管道的給排水，消防，空調，燃?xì)?/span>，石油，化工，水處理，市政，造船等管道工程作為控制流體作用。
溝槽消聲止回閥產品優點：
溝槽消聲止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。溝槽消聲止回閥具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮等優點。
溝槽消聲止回閥結構特點：
1、溝槽消聲止回閥弧形通道、低流阻、體積小。結構精簡。
2、溝槽消聲止回閥采用極性橡膠密封，性能可靠。
3、溝槽消聲止回閥極短的閥瓣行程，有效減免關閉時形成的錘擊力和噪聲。
4、溝槽消聲止回閥100%任意角度安裝。
溝槽消聲止回閥零件材料：
溝槽消聲止回閥性能參數：
溝槽消聲止回閥外形結構圖：
溝槽消聲止回閥連接尺寸：
產品類型 |
材質 |
||||
閥體 |
閥板 |
閥軸 |
密封面 |
||
鑄鐵 |
HT200 |
球鐵、碳鋼、噴涂或不銹鋼 |
鉻不銹鋼 |
不銹鋼或銅 |
橡膠NBR、丁晴橡膠NBR、乙丙EPOM |
球墨鑄鐵 |
QT450 |
球鐵、碳鋼、噴涂或不銹鋼 |
鉻不銹鋼 |
不銹鋼或銅 |
|
銅 |
銅 |
銅或不銹鋼 |
鉻不銹鋼 |
鋼 |
|
碳鋼 |
WCB |
球鐵、碳鋼、噴涂或不銹鋼 |
鉻不銹鋼 |
不銹鋼或銅 |
|
不銹鋼 |
1Crl8Ni9T1(304) |
不銹鋼 |
不銹鋼 |
不銹鋼 |
|
溝槽消聲止回閥性能參數：
公稱壓力 |
1.O |
1.6 |
2.5 |
|||||||||
| 試驗壓力 | 殼體強度 |
1.5 |
2.4 |
3.75 |
||||||||
密封性能 |
1.1 |
1.76 |
2.75 |
|||||||||
| 適用介質 | 產品類型 |
鑄鐵、球墨鑄鐵 |
銅 |
碳鋼 |
不銹鋼 |
|||||||
適用介質 |
水、水蒸汽、油品、空氣 |
水、水蒸汽 |
水、水蒸汽、油品、空氣 |
硝酸類 |
||||||||
| 工作溫度 | 密封面材質 |
橡膠 |
橡膠 |
乙丙橡膠 |
氟橡膠 |
聚四氟塑料 |
銅 |
不銹鋼 |
||||
工作溫度 |
≤60 |
≤80 |
≤250 |
≤250 |
≤200 |
≤200 |
≤200 |
|||||

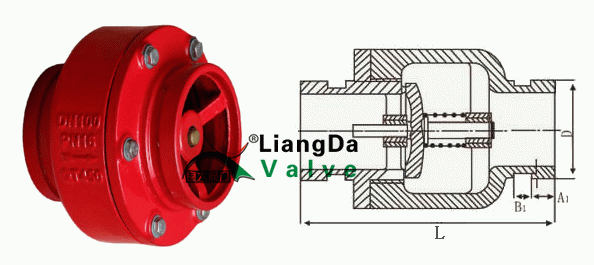

溝槽消聲止回閥外形結構圖：
溝槽消聲止回閥連接尺寸：
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
- | |||
D |
57 |
60 |
76 |
89 |
108 |
114 |
133 140 |
159 165 168 |
219 |
273 |
325 |
377 |
426 |
480 |
530 |
630 |
||
A1 |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 |
25 |
25 |
25 |
25 |
25 |
- | |||
B1 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
- | |||
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 |
3.3 |
5.5 |
5.5 |
55 |
55 |
- | |||
H81X |
L |
140 |
140 |
150 |
80 |
- | 220 |
258 |
332 |
370 |
- | - | - | - | - | - |
||
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【溝槽消聲止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
