當前位置：首頁 >> 平衡閥
>> 流量平衡閥 >> 蝶式流量平衡閥 更新時間 2025-5-10 0:30:15
流量平衡閥
| 蝶式流量平衡閥 |
 |
產品名稱： | 蝶式流量平衡閥 | |||||
| 型號： | KPF | ||||||
| 口徑： | DN15-600 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【蝶式流量平衡閥】 | |||||||
蝶式流量平衡閥詳細介紹
蝶式流量平衡閥產品概述：
KPF-16蝶式流量平衡閥是一種具有特殊功能的閥門，具有良好的流量特性，能夠合理分配流量，實現流量定量，可以有效地解決供熱（空調）系統中存在的室溫冷熱不勻問題。由于該閥上設有開啟度指示，開度鎖定裝置及用于流量測定的測壓小閥，所以中要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理范圍內，從而克服了“大流量、小溫差”的不合理現象。該產品是供熱系統中的理想產品。蝶式流量平衡閥零件材料：
零件名稱 |
閥體、閥蓋、手輪、填料壓套 |
閥桿、密封圈 |
閥桿螺母 |
墊圈 |
填料 |
材料 |
鑄鋼、灰鑄鐵、黃銅 |
不銹鋼 |
鑄銅 |
橡膠石棉板 |
膨脹石墨 |

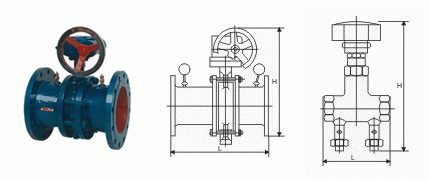

蝶式流量平衡閥外形結構圖：
蝶式流量平衡閥連接尺寸：
型 號 |
公稱通徑 |
安裝方式 |
閥長L(mm) |
管螺紋或法蘭直徑 |
螺絲孔中心距 |
KPF-10/16管螺紋 |
DN15 |
管螺紋 |
90 |
1/2" |
|
DN20 |
100 |
3/4" |
|
||
DN25 |
120 |
1" |
|
||
KPF-10/16截止閥 |
DN32 |
法蘭連接 |
180 |
135 |
100 |
DN40 |
200 |
145 |
110 |
||
DN50 |
230 |
160 |
125 |
||
DN65 |
290 |
180 |
145 |
||
DN80 |
310 |
195 |
160 |
||
DN100 |
350 |
215 |
180 |
||
DN125 |
400 |
245 |
210 |
||
DN150 |
480 |
280 |
240 |
||
KPF-10/16蝶型 |
DN200 |
380 |
335 |
295 |
|
DN250 |
440 |
405 |
355 |
||
DN300 |
480 |
460 |
410 |
||
DN350 |
490 |
520 |
470 |
||
DN400 |
550 |
580 |
525 |
||
DN450 |
610 |
640 |
585 |
||
DN500 |
680 |
715 |
650 |
||
DN600 |
740 |
840 |
770 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【蝶式流量平衡閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
