當前位置：首頁 >> 消防閥門
>> 消防信號閥門 >> 溝槽信號閘閥 更新時間 2025-5-10 0:23:24
消防信號閥門
| 溝槽信號閘閥 |
 |
產品名稱： | 溝槽信號閘閥 | |||||
| 型號： | XZ85X | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | 1.0-1.6MPa | ||||||
| 材質： | 鑄鐵、球鐵、鑄鋼 | ||||||
|
|||||||
| 您正在瀏覽：【溝槽信號閘閥】 | |||||||
溝槽信號閘閥詳細介紹
溝槽信號閘閥概述：
溝槽信號閘閥常應用于自動噴水消防管理系統，來監控供水管路，可以在遠處指示閥門開度。適用在石油、化工、食品、醫藥、造紙、水電給排水、冶煉、能源等系統管路上，可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流設備使用。特別廣泛適用于高層建筑消防系統及其它需要顯示閥門開關狀態的管線系統上。它具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點。溝槽信號閘閥重量輕，本體采用高級球墨鑄鐵制成，重量較傳統閘閥重量減輕約20%-30%，安裝維修方便。
溝槽信號閘閥注意事項：
溝槽信號閘閥安裝前應存放在室內干燥處，閥板微開4°～5°，安裝位置應保證使用、維修和更換的方便，安裝時可以不考慮管路介質流動的方向，即允許雙向流動。
溝槽信號閘閥主要零件材料：
名稱 |
材料 |
閥體 |
球墨鑄鐵 |
閥瓣 |
球鐵，外覆丁腈橡膠 |
螺栓 |
鍍鋅 |
密封圈 |
NBR |
閥蓋 |
球墨鑄鐵 |
閥桿 |
不銹鋼 |
0型密封圈 |
NBR |
軸蓋 |
球墨鑄鐵 |
防塵罩 |
NBR |
手輪 |
鑄鐵 |
緊固螺母 |
鍍鋅 |
溝槽信號閘閥性能參數：
基本參數 |
|
壓力等級 |
1.0MPa 1.6MPa |
密封試驗 |
1.5MPa 2.4MPa |
工作溫度 |
0-80℃ |
適用介質 |
水、氣等 |

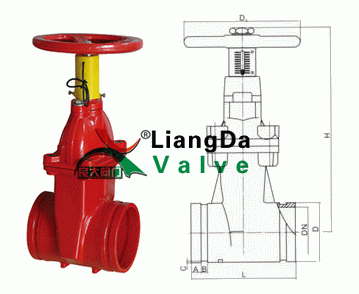

溝槽信號閘閥外形結構圖：
溝槽信號閘閥外形連接尺寸：
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||
D |
57 |
60 |
76 |
89 |
108 |
114 |
133 140 |
159 165 |
219 |
273 |
325 |
377 |
426 |
|
A1 |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 |
25 |
25 |
|||
BA |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 |
13 |
13 |
|||
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 |
3.3 |
5.5 |
|||
XZ81X XZ85X |
L |
145 |
180 |
180 |
180 |
200 |
240 |
275 |
325 |
355 |
|
|
||
H |
325 |
455 |
455 |
455 |
|
500 |
620 |
750 |
880 |
|
|
|||
D0 |
180 |
200 |
200 |
200 |
240 |
320 |
320 |
400 |
|
|||||
溝槽信號閘閥結構特點：
1、小巧輕便，容易拆裝及維修，并可安裝在任意位置上；
2、結構簡單，緊湊90°運轉啟閉迅速；
3、操作扭矩小，省力輕巧；
4、達到完全密封，氣體試驗泄漏為零；
5、選擇不同零件材質，可適用多種介質；
6、流量特性趨于直線，調節性能好；
7、啟閉試驗次數多達上萬次，壽命長；
8、凡使用軟密封閘閥、截止閥、旋塞、膠管閥及隔膜閥的管路上，特別是在高層建筑消防系統及需要顯示閥門開關狀態的管線系統上，均可用該閥替換。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【溝槽信號閘閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
