當前位置：首頁 >> 安全閥 >> 背壓閥 >> 鑄鋼背壓閥

更新時間 2025-5-10 0:36:48

背壓閥

鑄鋼背壓閥

產品名稱：

鑄鋼背壓閥

型號：

LDBF

口徑：

DN15-100

壓力：

0.1-1.6MPa

材質：

鑄鋼、PVC、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【鑄鋼背壓閥】

鑄鋼背壓閥詳細介紹

鑄鋼背壓閥產品簡介：

背壓閥的名詞來源于Back Pressure Valve。它代表的意思是說由于閥的功能而形成一定的壓力，壓力一般可以調節?？捎糜诳刂瓶諝?、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。啟閉件是一個圓盤形的閥板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。在管道上主要起切斷和節流作用。最常用的系統有，流體計量投加系統、液壓控制系統、化學反應條件、物態臨界狀態控制等?；究梢苑譃檎{(diào)節和過流兩部分。

鑄鋼背壓閥產品性能：

背壓閥通過內置彈簧的彈力來實現動作：當系統壓力比設定壓力小時，膜片在彈簧彈力的作用下堵塞管路。當系統壓力比設定壓力大時，膜片壓縮彈簧，管路接通，液體通過背壓閥。背壓閥結構同單向閥相似，但開啟壓力大于單向閥，在0.2到1.6兆帕間。在管路或是設備容器壓力不穩的狀態下，背壓閥能保持管路所需壓力，使泵能正常輸出流量。另在泵的出端由于重力或其它作用常會出現虹吸現象，此時背壓閥能消減由于虹吸產生的流量及壓力的波動。而對于計量泵等容積泵在低系統壓力下工作時，都會出現過量輸送。為防止類似問題，必須使計量泵的出口至少有0.7Bar的背壓，一般通過在計量泵出口安裝背壓閥來達到目的。

鑄鋼背壓閥工作原理：

流體從背壓閥進口進入，被膜片阻擋，于是流體對膜片產生向上的壓力。當壓力足夠大時，彈簧被壓縮，流體頂起膜片形成通道，從背壓閥出口流出。若流體壓力不夠，就會形成憋壓，使進口壓力上升直到達到額定壓力，頂起膜片形成通路。背壓閥的額定壓力可調節，一般通過調節彈簧上端的頂桿，從而調節彈簧的長度來實現。

鑄鋼背壓閥主要功能：

1、出口管道上的單向閥用于防止液體回流，背壓閥用于保持泵出口有一恒定壓力。

2、在要求不是很嚴格的系統中可作為安全閥使用。

3、和脈動阻尼器配合使用減小水錘對系統的危害，減小流速波動的峰值，保護管路、彎頭、接

頭不受壓力波動的沖擊。

4、為計量泵創造良好的工作環境并改善泵的工作性能。

5、保證水泵出水流量的穩定性，如某些泵的流量隨壓力變化較大，可在泵的出口處設置背壓閥，使泵的輸出流量穩定，這時一般選擇背壓閥的壓力為泵的實際使用壓力或略小于泵的使用壓力。

6、在管路或是設備容器壓力不穩的狀態下，能保持管線所需壓力，使泵能正常輸出流量。

7、在泵的出水口由于重力或其它作用常會出現自流或虹吸現象，背壓閥能消減由于虹吸產生的流量及壓力的波動，這時候一般選用大于液體自身壓力即可，如防止液位為2米藥箱中的液體自流,可選用壓力大于0.02MPa的背壓閥，一般選用0.1MPa即可。

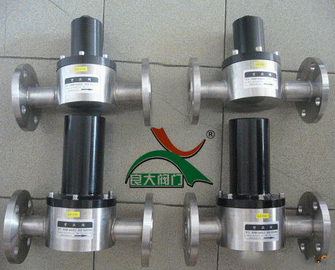

鑄鋼背壓閥產品實物圖：

鑄鋼背壓閥安裝注意事項：

1、安裝應避免與系統發生共振，否則將對背壓閥工作產生嚴重影響，并可能損壞背壓閥發生危險。

2、與脈動阻尼器同時使用時，脈動阻尼器應安在泵與背壓閥間，以吸收泵與背壓閥間的流量峰值。減緩背壓閥的磨損速度。

3、室外使用應加防護棚或防護罩。

4、對背壓閥進行任何檢查、維護前，應停止運轉設備，釋放閥內壓力，關閉背壓閥與系統相聯的閥門，同時確認脈動阻尼器內沒有壓力。維修時注意防止閥內高壓流體噴濺，傷害人體。

5、背壓閥具有方向性。若背壓閥進出口接反，背壓將會成倍增加，給系統帶來危害并可能發生危險。

6、運轉中發現背壓閥發生故障應及時停止系統運行或關閉背壓閥所在管路，停止背壓閥的使用，并檢查更換背壓閥。

7、管路通徑有DN6、8、10、15、20、25、40、50、65、80、100十一個型號。

8、入口端壓力有0.3MPa與1.0MPa兩個系列，進出口端壓力差可以通過調節彈簧長度調節。

鑄鋼背壓閥連接尺寸：

規格型號

材質

公稱通徑

設定壓力（MPa）

尺寸

連接方式
背壓閥結構圖

下閥體直徑D（mm）

總高H(mm)

LDBF-P6/1.0

PVC

6

0.1-1.0

64.7

82

Rc1/8”

LDBF-P8/1.0

PVC

8

0.1-1.0

64.7

87

Rc1/4”

LDBF-P10/1.0

PVC

10

0.1-1.0

64.7

89

Rc3/8”

LDBF-P15/1.0

PVC

15

0.1-1.0

64.7

94

Rc1/2”

LDBF-P20/1.0-65

PVC

20

0.1-1.0

64.7(小閥體，適合250L/h以內的泵)

104

Rc3/4”

LDBF-P20/1.0
87

123

LDBF-P25/1.0

PVC

25

0.1-1.0

87

128

Rc1”

LDBF-P32/1.0

PVC

32

0.1-1.0

117

175

Rc1+1/4”

LDBF-P40/1.0-N

PVC

40

0.1-1.0

117(小閥體，適合2500L/h以內的泵)

185

Rc1+1/2”

LDBF-P40/1.0 137 240

LDBF-P50/1.0

PVC

50

0.1-1.0

167

260

Rc2”

LDBF-P65/1.0

PVC

65

0.1-1.0

177

325

Rc2+1/2”

LDBF-P80/0.6

PVC

80

0.1-0.6

230

420

Rc3”

LDBF-P100/0.6

PVC

100

0.1-0.6

250

430

Rc4”

LDBF-S6/1.0

SUS304/316

6

0.1-1.0

64.7

82

Rc1/8”

LDBF-S8/1.0

SUS304/316

8

0.1-1.0

64.7

87

Rc1/4”

LDBF-S10/1.0

SUS304/316

10

0.1-1.0

64.7

89

Rc3/8”

LDBF-S15/1.0

SUS304/316

15

0.1-1.0

64.7

94

Rc1/2”

LDBF-S20/1.0-65

SUS304/316

20

0.1-1.0

64.7(小閥體，適合250L/h以內的泵)

104

Rc3/4”

LDBF-S20/1.0 87
123

LDBF-S25/1.0

SUS304/316

25

0.1-1.0

87

128

Rc1”

LDBF-S32/1.0

SUS304/316

32

0.1-1.0

117

175

Rc1+1/4”

LDBF-S40/1.0-N

SUS304/316

40

0.1-1.0

117

185

Rc1+1/2”

LDBF-S40/1.0 137 240

LDBF-S50/1.0

SUS304/316

50

0.1-1.0

167

260

Rc2”

LDBF-S65/1.0

SUS304/316

65

0.1-1.0

177

325

Rc2+1/2”

LDBF-S80/0.6

SUS304/316

80

0.1-0.6

225

420

Rc3”法蘭式

LDBF-S100/0.6

SUS304/316

100

0.1-0.6

240

430

4”法蘭式

口徑DN100以上，可根據要求定做。

選擇背壓閥時，必須確定一下參數：

1、所需背壓閥的口徑，一般是泵出口的管徑；

2、所需設定的壓力范圍；

3、需要什么材質的，對此，一般是從輸送的流體的性質和溫度上考慮。常規材質有：PVC，304、316、316L不銹鋼，碳鋼等；

4、進出口連接方式，這個一般要求較少。但是在某些系統，如食品飲用水生產系統中，某些管路對連接方式可能會有特殊要求。常見連接方式有內螺紋、法蘭、軟管接頭。

背壓閥如何使用？

在出口管路中，背壓閥應和脈動阻尼器同時使用，用脈動阻尼器吸收泵和背壓閥之間的流量峰值。沒有脈動阻尼器時，背壓閥將隨著每次泵沖程的進行而快速打開和關閉。有脈動阻尼器時，背壓閥將在半開和半關的位置上振蕩，因而脈動阻尼器可以減少背壓閥的磨損速度。對于大流量的泵，且出口管路長而細，背壓閥的安裝位置應靠近加注點，以減小虹吸的趨勢。當輸送含有懸浮狀固體的介質，在背壓閥入口端應安裝帶管堵的三通（或四通），使管路在不拆卸的情況下能夠進行清洗。背壓閥只是一種管路元件，只有與其它管路元件（如脈動阻尼器、安全閥、止回閥、截止閥、過濾器）配合使用才能發揮最大效用。

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【鑄鋼背壓閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
