帶接管呼吸閥
| HX3、HXF3帶吸入接管阻火呼吸閥 |
 |
產品名稱： | HX3、HXF3帶吸入接管阻火呼吸閥 | |||||
| 型號： | HX3、HXF3 | ||||||
| 口徑： | DN25-300 | ||||||
| 壓力： | 0.6-2.5MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【HX3、HXF3帶吸入接管阻火呼吸閥】 | |||||||
HX3、HXF3帶吸入接管阻火呼吸閥詳細介紹
HX3、HXF3帶吸入接管阻火呼吸閥產品概述：
HX3、HXF3帶吸入接管阻火呼吸閥是原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上不可缺少的主要安全設備，能起到防止蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。帶吸入接管阻火呼吸閥是維護儲罐氣壓平衡，減少介質揮發的安全節能產品。帶吸入接管阻火呼吸閥是安裝在固定頂罐上的通風及阻火裝置，能起到減少油品蒸發損耗，控制儲罐壓力平衡和控制火焰的作用。它能對儲罐內外壓力進行自動調節等特點。呼吸閥內設有靜電保護裝置，使得該閥時刻與罐體保持同等電位。呼吸閥的品種很多，各有其不同的性能和特性，在選擇時就要按照其特性所滿足的條件，是否能達到最佳的運行效果，再多方面考慮一些客觀的因素即可。帶吸入接管阻火呼吸閥就是其中一個受市場歡迎的產品，帶吸入接管阻火呼吸閥在系統中起安全保護作用。在實際應用時，應根據實際需要選擇其特性類型，并根據最大排氣量選擇其通徑為最佳方案。帶吸入接管（阻火）呼吸閥是新型改進型呼吸閥，集合呼吸閥與儲罐阻火器的雙重作用。根據國家標準《石油化工企業設計防火規范》（GB50160-92）之規定：“儲存甲、乙類液體的固定式頂罐，應設阻火器和呼吸閥”。
HX3、HXF3帶吸入接管阻火呼吸閥產品選型：
HX3、HXF3帶吸入接管阻火呼吸閥技術參數：
HX3、HXF3帶吸入接管阻火呼吸閥外形結構圖：
呼吸閥代號以HX表示，HXF為阻火呼吸閥代號。呼吸閥類型代號以呼入和呼出口有否接管來分類，共8種，見表：
HX1呼吸閥 |
HXF1阻火呼吸閥 |
HX2帶雙接管呼吸閥 |
HXF2帶雙接管阻火呼吸閥 |
HX3帶吸入接管呼吸閥 |
HXF3帶吸入接管阻火呼吸閥 |
HX4帶呼出接管呼吸閥 |
HXF4帶呼出接管阻火呼吸閥 |
HX5單呼閥 |
HXF5阻火單呼閥 |
HX6單吸閥 |
HXF6阻火單吸閥 |
HX7帶接管呼出閥 |
HXF7帶接管阻火呼出閥 |
HX8帶接管吸入閥 |
HXF8帶接管阻火吸入閥 |
HX3、HXF3帶吸入接管阻火呼吸閥技術參數：
型號 |
HX4 / HXF4型 |
規格 |
DN25-DN350 PN0.6-PN2.5 |
殼體材質 |
AL CS 304 316 316L |
導桿材質 |
AL 304 316 316L |
螺帽螺栓 |
CS 304 316 316L |
密封墊片 |
石墨墊片金屬墊片聚四氟乙烯 |
正壓閥盤材質 |
CS 304 316 316L/F4 |
負壓閥盤材質 |
聚四氟乙烯 F4 |
正壓閥盤壓力 |
+36 mmH2O ~ +1000mmH2O |
負壓閥盤壓力 |
-25 mmH2O ~ -65mmH2O |
壓力等級 |
A級 B級 C級 D級 |
環境溫度 |
CS:-30℃~+350℃ SS:-80℃~+350℃ |
連接方式 |
法蘭連接螺紋連接 |
法蘭標準 |
JB GB HG ANSI SH JIS |
設計制造檢測標準 |
SY/T0511-1996 GB5908-86 |
外表處理 |
CS: paint SS:NO Paint |

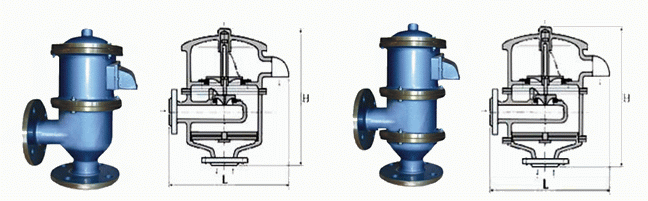

HX3、HXF3帶吸入接管阻火呼吸閥外形結構圖：
HX3帶吸入接管呼吸閥 HXF3帶吸入接管阻火呼吸閥
HX3、HXF3帶吸入接管阻火呼吸閥連接尺寸：
口徑DN |
英寸 |
寬度L/mm |
高度H/mm |
25 |
1" |
160 |
500 |
50 |
2" |
320 |
650 |
80 |
3" |
450 |
750 |
100 |
4" |
450 |
950 |
150 |
6" |
620 |
1100 |
200 |
8" |
750 |
1200 |
250 |
10" |
850 |
1500 |
300 |
12" |
1100 |
1750 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【HX3、HXF3帶吸入接管阻火呼吸閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
